您好!欢迎访问王中特王72965(证券代码:872419)

营业时间
工作日 8:30-17:00

全国服务热线
0086-21-67270219

总部地址
上海市金山工业区朱漕公路68号

现场问题及解决措施

(可联系我司免费咨询专业意见)

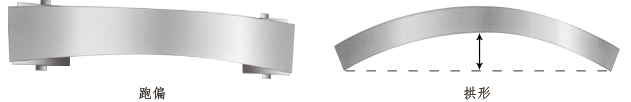

Q1:钢带跑偏原因有哪些?

      钢带跑偏多方面原因造成的,常见的几个原因如下:

         ● 设备精度不高,主要表现在设备机架的直线度和驱动轮毂的误差大,即非“矩形”;

         ● 钢带没有纠偏调节装置或是调节方法不对;

         ● 钢带直线度不高,真正的传送钢带,要求直线度极高(如≤3mm/50M);

         ● 钢带的平坦度差,导致受力面不均;

        ● 钢带出现喇叭口现象,即带的两侧周长不相等

         ● 受热冷、压力、拉力不均


措施:

  (1)清洁各部件,确保它们能自由旋转,更换磨损部件,调节轮毂和托轮

  (2)确保整条钢带宽度上的温度达到均匀


王中特王72965


Q2: 什么样的钢带才是优质的钢带?

    一条优良的钢带的先决条件就是使用寿命长,满足工艺需求。罗特钢带的优越性表现在:

          ● 经过特别处理的进口材料    ● 优良的直线度

          ● 良好的平坦度                   ● 优良的机械性能

          ● 完美的焊接品质                ● 优良的钢带附件

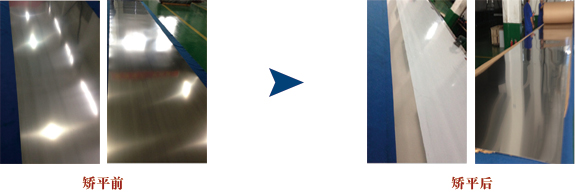

一)钢带平整度处理

王中特王72965


二)钢带边部处理

王中特王72965

Q3钢带在高温下会发生性能上的变化吗?

   会有些变化,依不同级别钢带在不同的温度下都有些机械性能上的变化,但这种变化都是保证用户产品品质和工艺下为前提,合适的钢带在高温下也能保证其工作性能及其使用寿命。

王中特王72965

Q4钢带的使用寿命有多长?

      钢带的使用寿命长短来自多方面影响,我们不能就某个用户提出这样的疑问,给出一个准确的答案,因为钢带的应用也很广,而且使用需求也不一样。有些行业和用户能用十多年,有些也只有短短的几个月,现就简述一下哪些因素决定着钢带寿命。

    ● 人为因素

         是指操作不当引起的变形、跑偏、撞裂、鼓包、划痕等。友情提醒:规范的操作制度很重要。

    ● 设备因素

         设备不合理的设计,零部件的老化,纠偏或限位装置失灵,无钢带保护装置等。

    ● 工作环境因素

        〉运行速度快慢

        〉工作强度

        〉工作时间

    ● 维护与保养

         定时、定期巡查,早发现早维修,定期更换或清理影响钢带品质的装置和配件。

Q5原配钢带可以使用罗特钢带顶替吗?

      当然可以。一次成功的更换或许在某些方面更能突显出罗特钢带的优势。前提是我们要知道原钢带的型号、当前工作环境和具体尺寸,以便达到理想的使用条件。

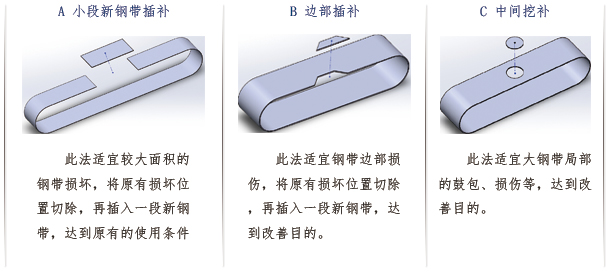

Q6:钢带局部损坏了怎么办?

      依据用户对钢带损坏的位置或工艺所需的评定,可以有如下三种方式得以修复或改善。


王中特王72965

      现场维修等级较多,有的是要求焊接牢固即可;有的则要较高的平坦度;有的还需表面精度,针对复杂多变我需求,罗特可提供更多的现场修复方案。

王中特王72965


Q7钢带上胶条脱落了?

      罗特现场特殊粘接胶条工艺,可使胶条快速的粘接在钢带表面,粘接上去的胶条非常牢固,不易脱落,同时,胶条不易磨损。

王中特王72965

Q8旧钢带可以翻新吗?

      出现如下情况的钢带是可以翻新的

王中特王72965

        ◇表面有附着物;

        ◇达不到规定的工艺需求;

        ◇表面有轻微划伤、划痕;

           ......

      翻新工艺仅限于将旧钢带表面整体二次打磨、抛光、研磨处理。

Q9钢带可以裁窄吗?

     在生产过程导致钢带两侧边部的小范围变形、撕裂、拉伸等现象,在不影响用户生产工艺的前提下,可适当的将原钢带裁窄,以免不必要的严重后果,可联系我司咨询专业意见。


Q10为什么要与罗特钢带合作?

      作为用户来说,选择一家“三有”企业很重要,即有规模、有技术、有信誉,罗特钢带无疑是您合作上的好选择。罗特钢带有一支强大的技术队伍,除有自身的研发技术外,还引用了欧洲和日本先进口的加工装置、原材料、生产技术,为了保障产品品质和用户对我的信任,我们不惜成本


王中特王72965

Q11钢带边缘上有毛刺怎么办?

原因:由于钢带位置偏移,钢带接触到机架或其他刚性物体。

措施:用锉刀挫钢带边缘使其成圆形,并检查钢带导向。


Q12钢带背面有刮痕怎么办

原因:与钢带接触的钢带支撑、安全刮板或其他部件受到损坏。

措施:更换磨损或已损坏的部件,并且,钢带可能需要润滑。


王中特王72965

Q13钢带边缘变成波浪状怎么办

原因:

a) 由于钢带偏移,钢带已经接触到其他刚性构件。钢带清洁器或刮板在钢带边缘处的压力高于钢带中间处的压力

b) 钢带刮板太宽(刮板应与钢带一样宽)

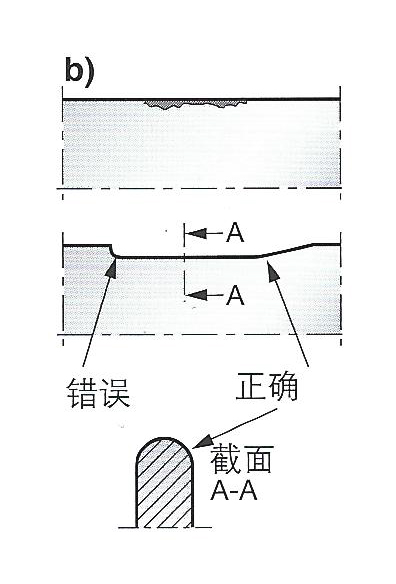

措施:

a) 必须纠正导致损坏的因素

b) 如果边缘被损坏,则必须将损坏部分切掉,然后用锉刀仔细修整新边缘使其成圆形。


Q14钢带边缘成波状和/或钢带中有小砂眼怎么办?

原因:温度不均匀

措施:当钢带温度均匀时,这些变形通常会消失

备注:如果钢带中仍存在这些变形(凸或凹),则可用专用校平装置校平这些变形。请联系我们的服务中心


Q15钢带变形了怎么办?

原因:

a) 轮毂被污染王中特王72965

b) 钢带支撑被污染和/或损坏

c) 擦伤或磨损

措施:

a) 清洁轮毂

b) 清洁或更换钢带支撑

c) 检查刮板、滚轮或其他与钢带接触的部件以及钢带张紧情况

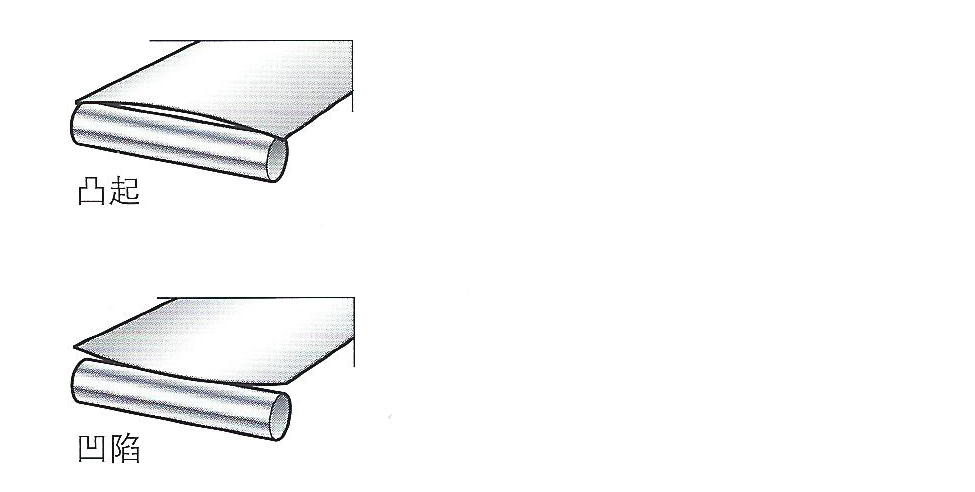

备注:

       钢带的凹凸变形可以通过专用校平装置校平。请联系我们的服务中心


Q16接合处铆钉松动怎么办?

原因:正常磨损或钢带清洁器故障

措施:松动的铆钉必须钻出并更换。必要时,必须断开整个连接,然后重新接合。

       备注:使用罗特铆钉和铆接工具,能简化工作并确保接合准确


Q17焊接接头处出现毛细裂缝怎么办?

原因:正常磨损

       措施:有关焊接修补的方法,请联系我们的服务中心

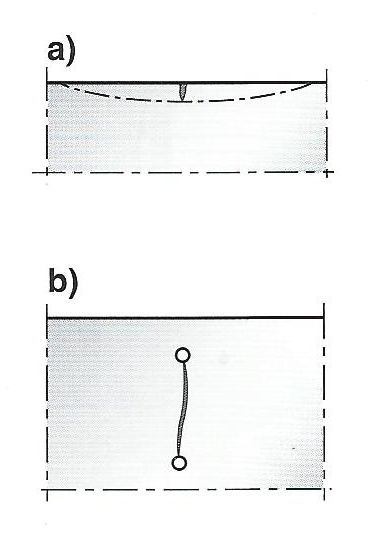

Q18钢带中出现毛细裂缝怎么办?

原因:疲劳裂缝

措施:

a) 如果裂缝在钢带边缘,则可切下月牙形块,然后用锉刀修整边缘使其成圆弧形

b) 如果裂缝不在钢带边缘,则可在每条裂缝的两端处钻小孔以防止它扩散

c) 彻底清除钻孔处的毛刺

d) 如果裂缝从钢带边缘往里扩散,而且很长以致不能切掉边缘,则应在每条裂缝末端钻个小孔。疲劳裂缝也可被焊接。

       更多的相关信息,请联系我们的服务中心。当钢带显示疲劳迹象时,应该考虑购买备用钢带


                            王中特王72965     王中特王72965

Q19钢带意外损坏怎么办?

可能需要切去损坏部分,并接入相应的长度不得小于轮毂周长2/3的新钢带


Q20钢带张紧不正确怎么办?

原因:温度差异,张紧装置运行不正常

       措施:钢带横截面上的特定张紧力应该至少为10N/mm²(1450 psi)。通过在钢带下部的两个托轮之间测量钢带的下垂量来检查张紧是否正确。检查张紧装置,配重或张紧弹簧。


Q21钢带承受多大的应力才是寿命长的?

       原则上说,钢带承受应力越小,寿命越长,但是实际情况要结合用户生产制品所需来看,因此,具体情况请咨询我司。


Q22钢带越厚,寿命越长吗?

       这是一种误解。虽然厚钢带较能耐受物料中的硬物冲击,不易产生大凹坑,但厚钢带弯曲曲率半径较大,对反复弯曲导致的疲劳破坏较敏感,且弯曲应力较大,所以较厚的钢带不一定使用寿命更长。

       此外,钢带安装之后,不宜将压力立刻调至生产所需数值,应逐步增大压力直至正常运转。对于钢带的温度也应逐渐调升,以减少热胀冷缩带来的内应力变形,更不可在设备停止运转的情况下启动加热装置。

首页
电话
短信
联系
